Покажчик положення ступенів регулятора під навантаженням (логометр) із сельсін-датчиком ИЦ407С
Створено: Четвер, 21 березня 2024, 15:02

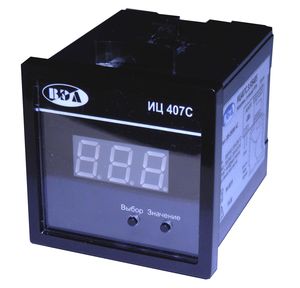

Покажчик положення ступенів регулятора під навантаженням (логометр) із сельсин-датчиком ІЦ407С
- Покажчик призначений для індикації положення перемикача відпайок силового трансформатора з сельсін-датчиком типу БД404 (тип сельсін-датчика встановлюється під час замовлення).
- Покажчик обладнано інтерфейсом RS485 з можливістю передавання номера під'єднаної сходинки та загальної кількості сходинок на керувальний комп'ютер.
- Покажчик виготовлено в корпусі, призначеному для встановлення на щит, із заднім приєднанням підвідних проводів за допомогою клемників. Перетин дротів, що підводяться, не більше 2,5 мм2.
- Кліматичне виконання покажчика - У категорії розміщення 3 згідно з ГОСТ 15150.
Технічні дані
- Кількість відображуваних положень, що індикуються ...... 15
- Номінальна вихідна напруга для обмотки збудження С1 - С2 сельсін датчика (виробляється самим покажчиком), В ...... AC 12
- Час початкової готовності після подачі живлення, не більше, с ..... 3
- Діапазон напруг живлення змінного струму частотою 50...60 Гц, Uжив В ...... 85...256 В
- Споживана потужність, не більше, Вт ..... 3
- Підключення проводів за допомогою клемників, переріз проводів, що підводяться, проводів, що підводяться, мм2 ...... 0,5...1,5
- Габаритні розміри, мм ..... 72х72х97
- Розмір установчого отвору, мм ..... 68х68
- Для встановлення в отвори з іншими розмірами використовуються проміжні рамки: отвір 110 мм х110 мм - рамка 1М; отвір 138 мм х138 мм - рамка 2Б.
- Вага не більше, гр. ..... 200
- Діапазон робочих температур ..... -40...+55
- Ступінь захисту за ГОСТ 14255:
- корпусу ..... IP 40
- роз'єму ..... IP 20
